[기계요소] 베어링의 호칭번호와 내용배열

아래의 내용은 서원베어링(링크)에서 발췌한 내용임을 밝힘니다.

---

구름베어링의 호칭번호는 베어링의 형식, 주요치수, 치수.회전정도, 내부클리어런스, 그 밖의 사양을 표시하는 호칭이며 기본번호와 보조기호로 구성되어 있다.

일반적으로 많이 쓰이는 베어링의 주요치수는 ISO규격의 주요치수 전체 계획에 준하고 있는 경우가 많고, 그 표준형 베어링의 호칭번호는 JIS B 1513(구름베어링의 호칭번호)에 규정되어 있다.

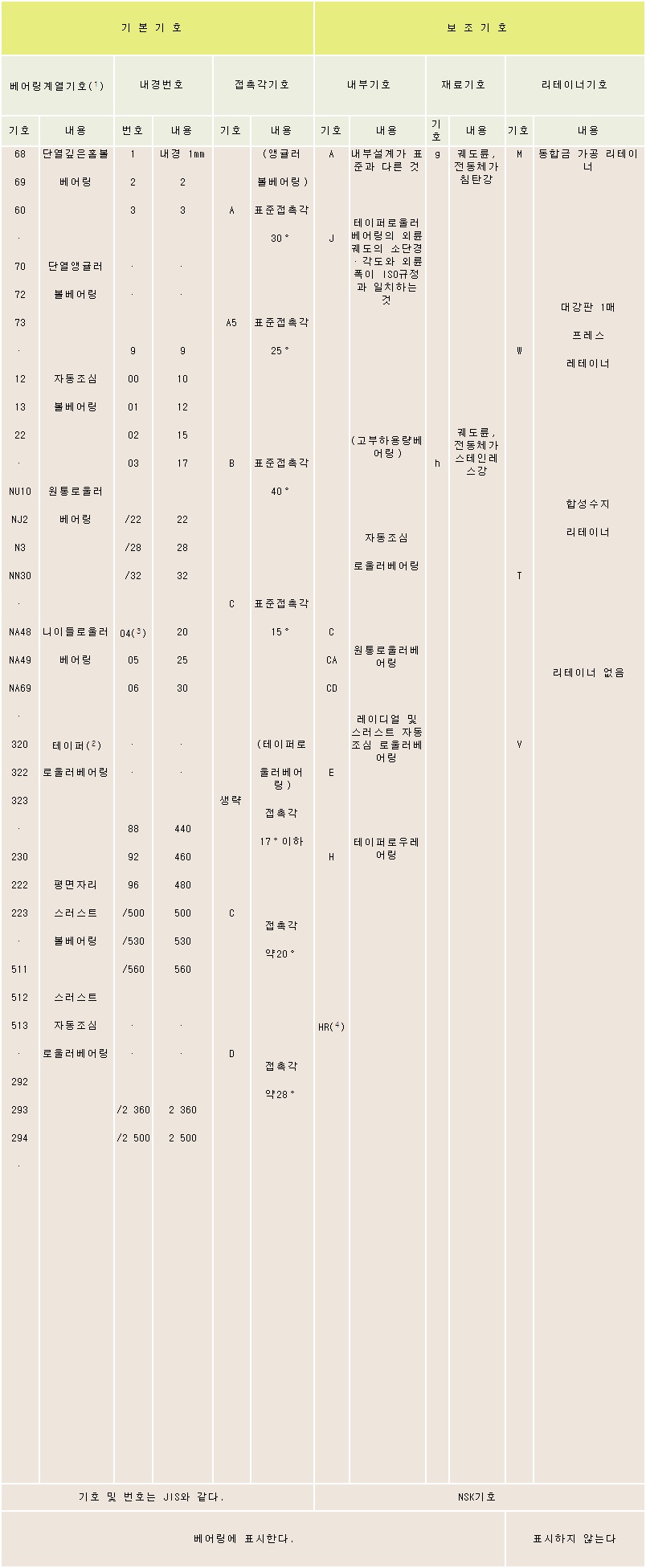

베어링의 사양을 자세히 구분할 필요가 있기 때문에 NSK에서는 JIS 이외의 보조기호를 병용하고 있다. 호칭번호를 구성하는 기본번호중 베어링의 형식, 치수계열을 나타내는 베어링계열 기호의 내용을 다음표에 표시했다.

또, 접촉각기호 및 보조기호에 대해서는 해당하는 것만을 좌로부터 차례로 배열한다.

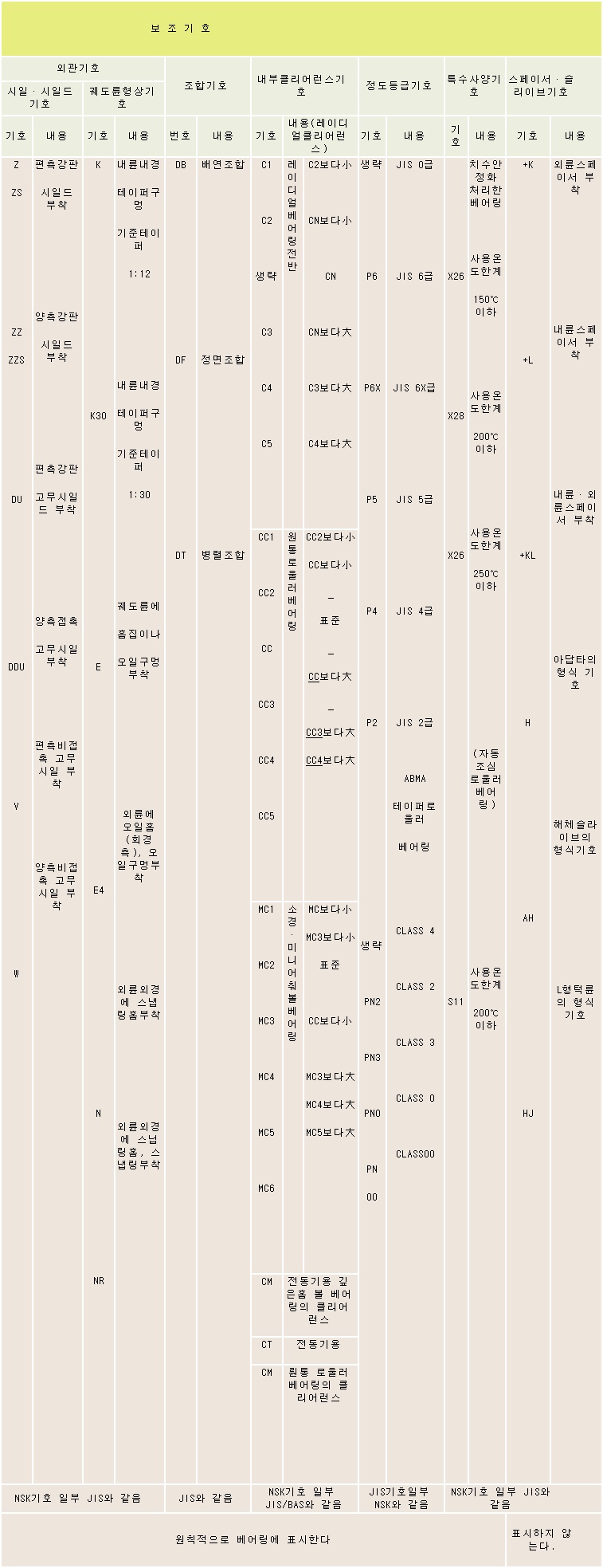

*아래의 표는 클릭해서 참고해주세요

---

지난주 금요일 제품요소설계 수업시간에 베어링의 분류 방법을 배우며
교수님이 나눠주신 자료에서 조금 헷갈려서 따로 공부하게 되었다.
